產品結構簡單、工作可靠，在各種機械的液壓系統中得到廣泛應用。應用行業包括:工程機械、機床設備、汽車制造、冶金礦山、航天航空等。

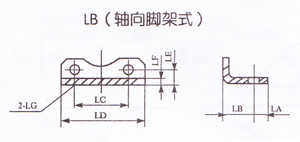

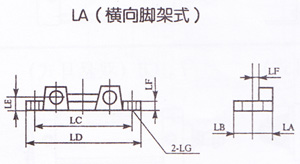

10A-5系列氣缸附件尺寸表
代號\缸徑 Φ32 Φ40 Φ50 Φ63 Φ80 Φ100 Φ125 Φ160 LA 22 22 24 26 33 37 45 44 LB 13 14 14 14 18 18 21 22 LC 63 70 83 95 121 140 175 214 LD 80 91 104 116 146 165 211 254 LE 5.5 6.6 7.6 10 12 15 17 21 LF 8 8 9 9 12 14 17 17 LG Φ9 Φ12 Φ12 Φ12 Φ14 Φ14 Φ17 Φ17 LH 10 10 10 10 13 13 17 18 LA 9.5 12.5 12 13 16 16 18 20 LB 20.5 23.5 28 31 30 30 35 40 LC 33 36 47 56 70 84 104 134 LD 50 57 68 80 97 112 136 170 LE 11.5 11.5 13.1 13 14 15 18 24 LF 3 3 3 3 4 4 6 8 LG Φ9 Φ12 Φ12 Φ12 Φ14 Φ14 Φ18 Φ17 FA 10 10 10 12 16 16 20 25 FB 33 36 47 56 70 84 104 134 FC 47 52 65 76 95 115 138 172 FD 58 70 86 98 119 138 168 208 FE 72 84 104 116 143 162 196 240 FF Φ7 Φ7 Φ9 Φ9 Φ12 Φ12 Φ14 Φ17 CA 8 8 10 13 18 18 18 20 Ca 10 10 10 10 14 14 14 15 CB 19 19 19 19 32 32 32 40 Cb 34 34 34 34 48 48 48 55 CC 31 33 33 33 52 52 52 70 Cc 46 48 49 49 68 68 68 83 CD Φ12 Φ14 Φ14 Φ14 Φ20 Φ20 Φ20 Φ28 CE 16 20 20 20 32 32 32 40 CA 8 8 8 8 11 11 14 15 CB 19 19 19 19 32 32 32 40 CC 32 32 34 34 53 53 53 68 CD Φ12 Φ14 Φ14 Φ14 Φ20 Φ20 Φ20 Φ28 CE 16 20 20 20 32 32 32 40 CF 32 44 52 52 64 64 64 80
